小型蒸發式冷凝器的不同種類

小型蒸發式冷凝器的不同種類                     OIx河北安來環保科技有限公司

　　不同的蒸發式冷凝器，它的凝結方式也是不同，下面，我們一起來了解一下有何不同吧!OIx河北安來環保科技有限公司

　　按冷凝器聚方式的不同，蒸發式凝汽器可分為表面式(也稱間壁式)和混合式(也稱接觸式)兩類。在表面式凝汽器中，與冷卻介質隔開的蒸汽在冷卻壁面上(通常為金屬管子)被冷凝成液體。冷卻介質可以是水或空氣。水冷表面式凝汽器按冷卻水的活動方式分為單流程、雙流程兩種。在混合式凝汽器中，蒸汽是在與冷卻介質混合的情況下被冷凝成液體的。被冷凝的蒸汽既可是水蒸汽，也可是其他物質的蒸氣。OIx河北安來環保科技有限公司

　　水冷表面式凝汽器主要由殼體、管束、熱井、水室等部門組成。汽輪機的排汽通過喉部進入殼體，在冷卻管束上冷凝成水并匯集于熱井，由凝聚水泵抽出。冷卻水(又稱輪回水)從入口水室進入冷卻管束并從出口水室排出。為保證蒸汽凝聚時在蒸發式凝汽器內維持高度真空和良好的傳熱效果，還配有抽氣設備，它不斷將漏入凝汽器中的空氣和其他不凝聚氣體抽出。抽氣設備主要有射水抽氣器、射汽抽氣器、機械真空泵和聯合真空泵等。OIx河北安來環保科技有限公司

OIx河北安來環保科技有限公司

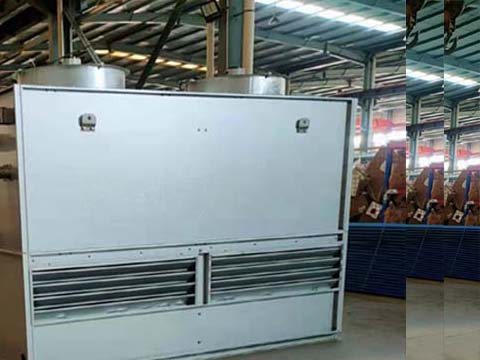

小型蒸發式冷凝器空氣借助風機在管束外側橫向通過或天然透風，而蒸汽在管束內活動被冷凝成水。為進步管別傳熱，這種凝汽器均采用外肋片管。它的背壓比水冷凝器高得多。OIx河北安來環保科技有限公司

小型蒸發式冷凝器有噴霧式和平面射流式兩種。在噴霧式凝汽器中，冷卻水被霧化成滴狀;而在平面射流式中，冷卻水以膜狀與汽輪機的排汽接觸。一般多采用平面射流式結構，因它具有更高的真空，能把不凝聚氣體全部排出。OIx河北安來環保科技有限公司
